Standardzylinder

Umfangreiche Lagerhaltung für sofortige Verfügbarkeit

Die Zylinder aus unserer Lagerprogramm-Produktion zeichnen sich aufgrund umfangreicher Bevorratung zur sofortigen Verfügbarkeit durch ihre hochwertige, robuste und einfache Bauart aus. Diese Eigenschaften garantieren eine schnelle Austauschbarkeit der Ersatzteile sowie beste Weiterverarbeitung bzw. Modifikation im Bedarfsfall.
Als Hersteller sind wir von der Entwicklung über die Konstruktion bis hin zur eigenen Fertigung auf die Produktion von Hydraulikzylindern in jeglichen Ausführungen und Modifikationen spezialisiert. Wir produzieren sowohl Hydraulikzylinder ohne Befestigung als auch mit verschiedensten Befestigungen. Unsere große Stärke liegt dabei in den Anpassungen unserer Standardzylinder an Ihre kundenspezifische Anforderungen. Kontaktieren Sie unsere Mitarbeiter mit Ihrem Anwendungsproblem und wir liefern eine Lösung.

EINFACHWIRKENDE HYDRAULIKZYLINDER

Einfachwirkende Hydraulikzylinder haben nur eine Kolbenseite, die mit Hydraulikflüssigkeit beaufschlagt wird. Die Arbeit wird dadurch in nur eine Richtung verübt. Die Rückbewegung der Hydraulikzylinder erfolgt durch die Eigenmasse oder eine Fremdkraft.

TECHNISCHE DATEN:

Kolbendurchmesser von 16 bis 80 mm Druckkraft: 362 bis 9.048 daN/180bar Hubbereich von 50 bis 1.000 mm (weitere Größen bis 2.000 mm) Max. Nenndruck pN: 250 bar Max. Kolbengeschwindigkeit: 0,5 m/s

Unsere Bautypen:

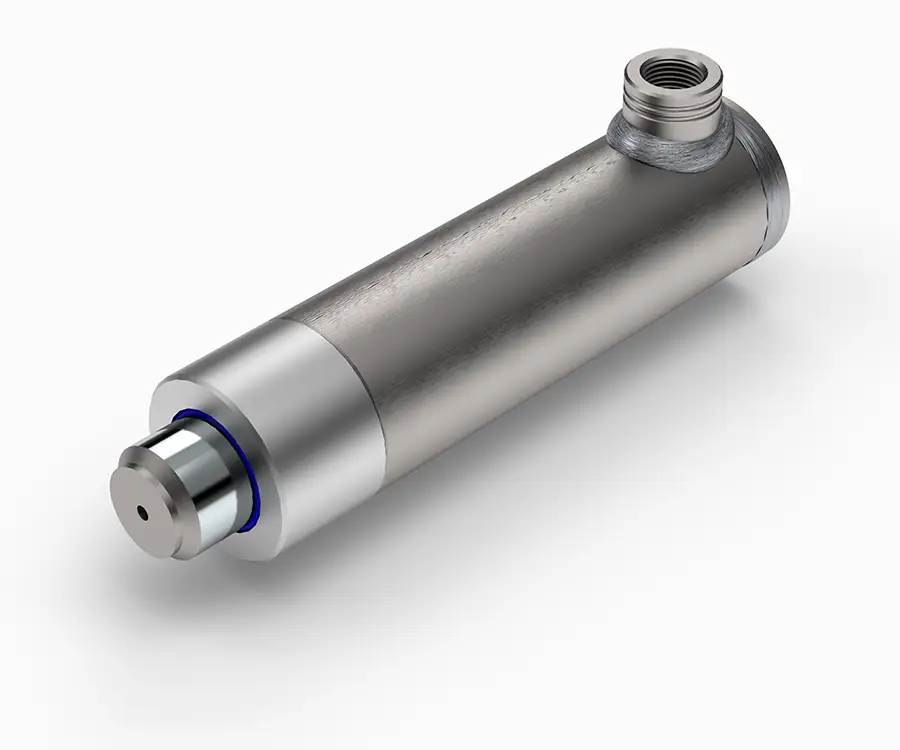

Ohne Befestigung E CAD DATEN
Mit Gelenkaugen ETS CAD DATEN

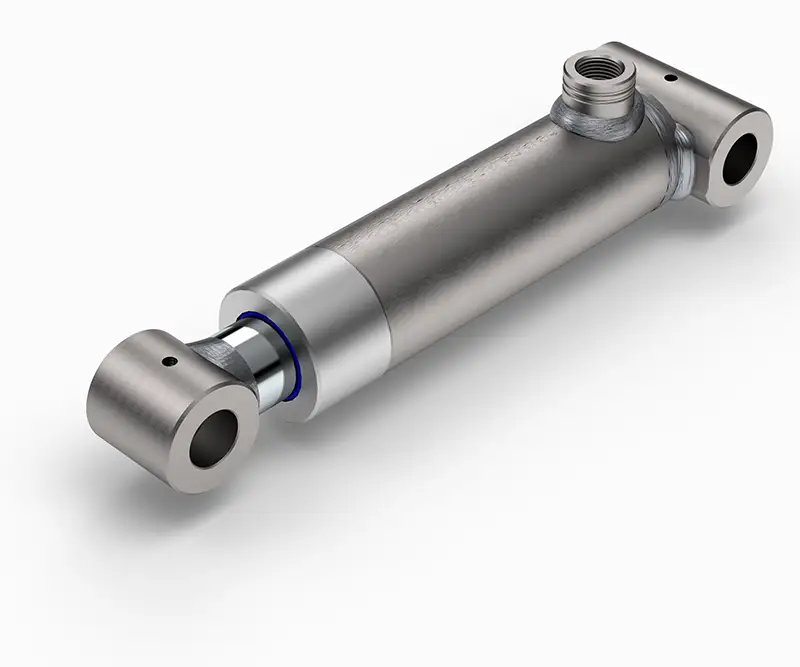

Mit Querbuchsen EQB CAD DATEN

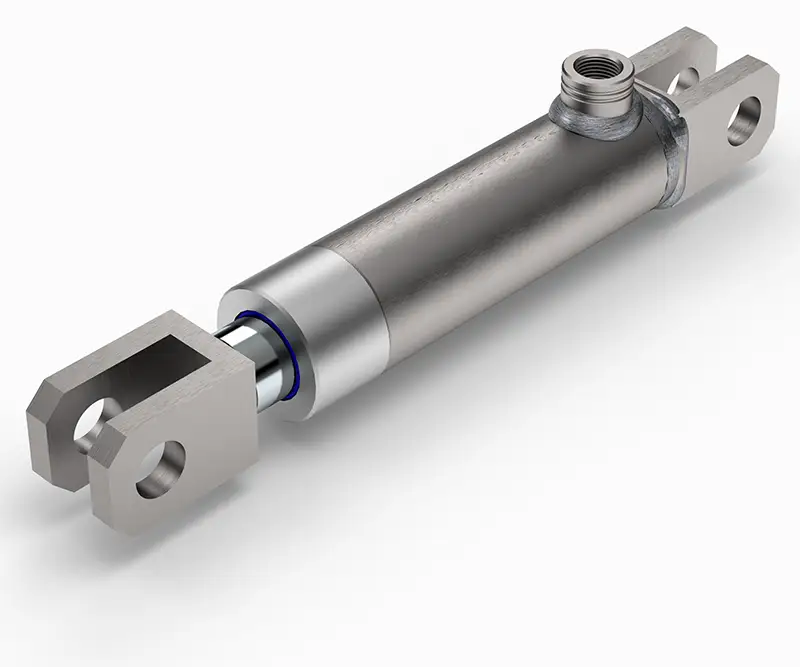

Mit Gabeln EGS CAD DATEN

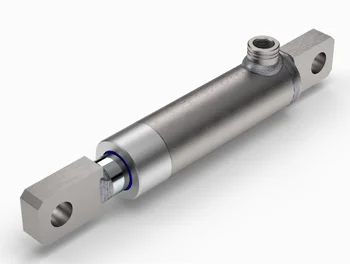

Mit Flacheisen EFL CAD DATEN
Einfachwirkende Hydraulikzylinder
Zeichnung Einfachwirkende Hydraulikzylinder

DOPPELTWIRKENDE HYDRAULIKZYLINDER

Bei doppeltwirkenden Hydraulikzylindern sind zwei gegenüberliegende Kolbenflächen vorhanden. Der Zylinder hat dadurch zwei aktive Bewegungsrichtungen.

TECHNISCHE DATEN:

Kolbendurchmesser von 16 bis 140 mm
Hubbereich von 50 bis 1.000 mm (weitere Größen bis 2.000 mm)
Max. Nenndruck pN: 250 bar
Max. Kolbengeschwindigkeit: 0,5 m/s

Unsere Bautypen:

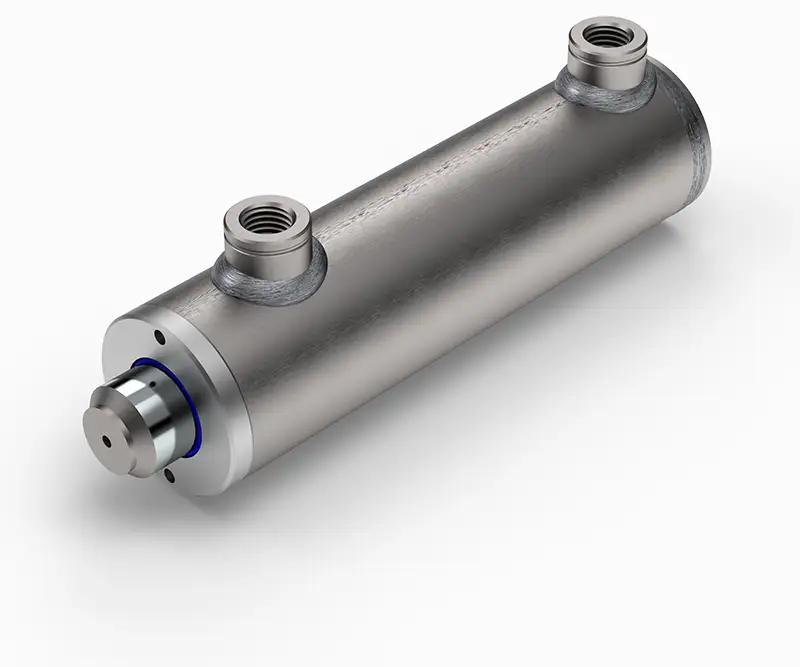

Ohne Befestigung S CAD DATEN

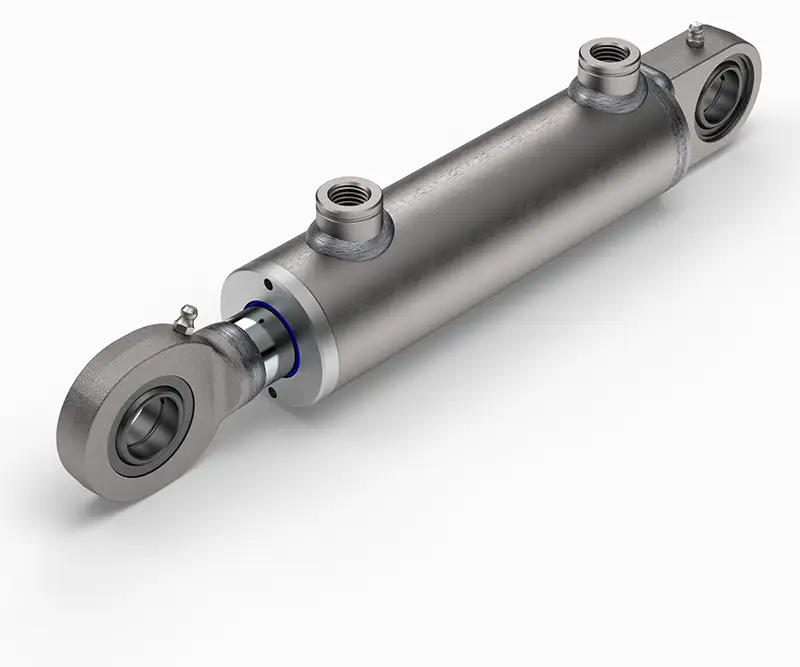

Mit Gelenkaugen STS CAD DATEN

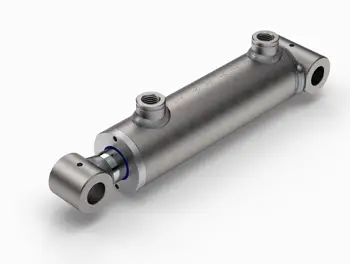

Mit Querbuchsen SQB CAD DATEN

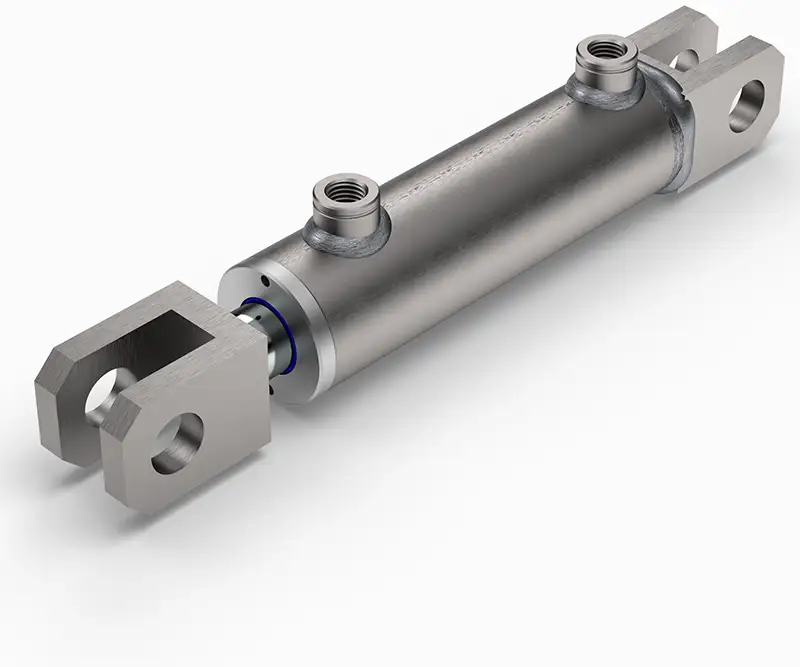

Mit Gabeln SGS CAD DATEN

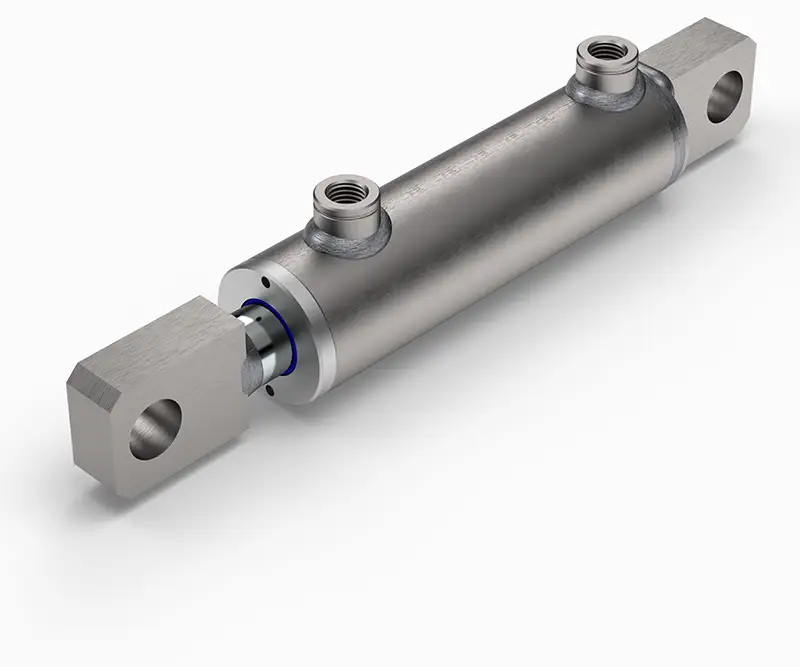

Mit Flacheisen SFL CAD DATEN

Stützfußzylinder

Hydraulikzylinder Doppeltwirkend

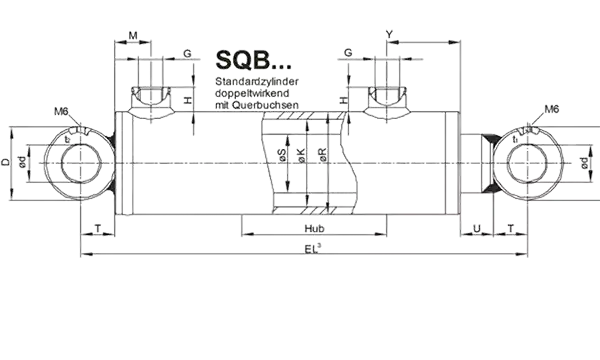

Bauplan Hydraulikzylinder doppeltwirkend

TELESKOPZYLINDER

Teleskopzylinder sind mehrstufige Zylinder und können einfachwirkende, verschiebe-, zweifachwirkende Zylinder oder eine Kombination davon sein. Der Vorteil von Teleskopzylindern besteht darin, dass sie bei relativ kleinen Einbaulängen große Hübe erzeugen können. Wir liefern ein- bis zehnstufige Teleskopzylinder.

TECHNISCHE DATEN:

Geeignet für Anhänger bis 50t
Einbaulänge: min. 231 mm
Einsatztemperatur: -40 bis 110°C
Max. Nenndruck pN: 250 bar
Der Betriebsdruck sollte mit Sicherheitsfaktor S ca. 1.4 (pn<180 bar) geringer gewählt werden.

Unsere Bautypen:

Kardanringe für Zylinder
Lagerblock Teleskopzylinder
Kugelverbindung
Vierkantverbindung (Kugelsitz)
Verschiedene Einschrauber für Ölanschlüsse
Winkelschrauber Öleinzapfung

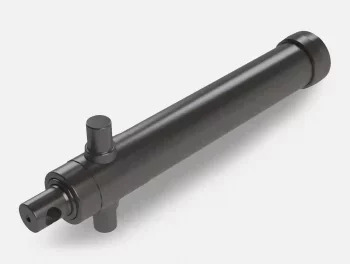

Teleskopzylinder von Schema Hydraulik
Teleskopzylinder Zeichnung

Spezielle Lösungen für die Agrartechnik

  • Oberlenker
  • Knickdeichselzylinder
  • Zugzylinder für PickUp
  • Gülleschieberzylinder (einfach-&doppeltwirkend)
  • Schneepflugzylinder
  • Hydraulische Gerätebetätigung

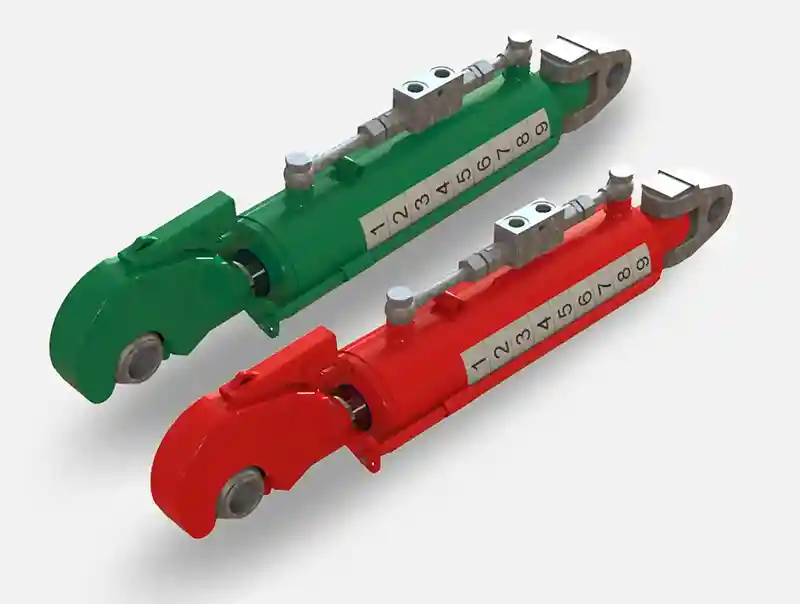

Oberlenker hydraulisch grün
Oberlenker hydraulisch rot
